酸霧吸收塔的焊接步驟及薄弱焊接原因

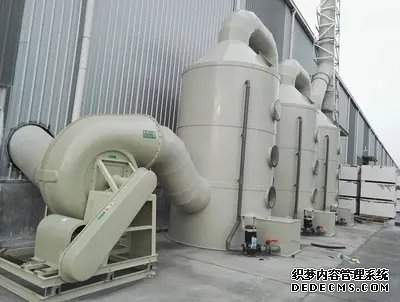

 一、酸霧吸收塔簡介

酸霧吸收塔是用于處理工業(yè)廢氣中酸性氣體（如硫酸霧、鹽酸霧等）的關(guān)鍵環(huán)保設(shè)備。其結(jié)構(gòu)通常由耐腐蝕材料（如玻璃鋼、PP聚丙烯、不銹鋼等）制成，通過噴淋堿性液體與酸性氣體發(fā)生中和反應，達到凈化目的。焊接作為制造過程中的核心工藝，直接影響設(shè)備的密封性、耐腐蝕性和結(jié)構(gòu)強度。







 二、酸霧吸收塔的焊接步驟

1. 焊前準備

    材料選擇：根據(jù)塔體材質(zhì)（如不銹鋼316L、PP塑料或玻璃鋼）匹配焊材，確保耐腐蝕性。例如，不銹鋼需選用低氫型焊條，PP塑料需使用熱風焊槍或超聲波焊接。

    表面清理：徹底清除焊接區(qū)域的油污、氧化層和雜質(zhì)，避免氣孔或夾渣。

    坡口設(shè)計：對厚板開V形或X形坡口，保證熔深和焊縫填充量。



2. 定位焊接

    按圖紙標記焊接順序，***先焊接關(guān)鍵支撐部位（如塔體與底板的連接處），采用間斷焊或點固焊固定工件，防止變形。



3. 正式焊接

    參數(shù)控制：

      手工電弧焊：電流控制在80150A（視板厚調(diào)整），保持短弧焊接。

      氬弧焊：適用于不銹鋼，保護氣體純度≥99.99%，焊速均勻。

      塑料焊接：溫度設(shè)定為200250℃（PP材料），焊條與母材呈45°角勻速推進。

    分層焊接：厚板采用多層多道焊，每層厚度≤4mm，層間清理熔渣，避免未熔合。



4. 焊后處理

    外觀檢查：檢測焊縫余高（13mm）、咬邊深度（≤0.5mm）及表面氣孔。

    無損檢測：對關(guān)鍵焊縫進行X射線或滲透檢測，合格標準參照GB/T 3323或JB/T 4730。

    應力消除：不銹鋼件可采用草酸電解鈍化，塑料件需自然冷卻避免翹曲。





 三、薄弱環(huán)節(jié)焊接缺陷的原因分析

1. 焊接參數(shù)不當

    電流過***：導致燒穿薄板（常見于塔***噴淋層接管），或引起不銹鋼晶間腐蝕。

    電流過?。喝凵畈蛔?，易產(chǎn)生未焊透（如法蘭與筒體對接處）。



2. 操作技術(shù)問題

    運條不穩(wěn)：手工焊時焊條角度偏差，造成焊縫夾渣（多見于塔體內(nèi)部支撐架）。

    速度過快：塑料焊接時熱風停留時間不足，導致虛焊滲漏。



3. 材料因素

    母材污染：不銹鋼表面附著氯離子（如汗?jié)n、切割液殘留），引發(fā)應力腐蝕開裂。

    焊材不匹配：誤用普通碳鋼焊條焊接耐酸鋼，降低接頭耐腐蝕性。



4. 環(huán)境影響

    濕度過高：雨季施工時，空氣中水分在電弧高溫下分解為氫，導致氣孔（尤其影響玻璃鋼修補焊接）。

    通風不***：PP塑料焊接產(chǎn)生的煙塵聚集，污染焊縫區(qū)域。



5. 結(jié)構(gòu)設(shè)計缺陷

    剛性約束***：塔體加強筋密集區(qū)域因收縮受阻，產(chǎn)生焊接裂紋。

    異種材料連接：如金屬與塑料過渡段未設(shè)計緩沖結(jié)構(gòu)，熱膨脹差異導致脫焊。







 四、質(zhì)量控制措施

 工藝評定：***件焊接后進行拉伸、彎曲試驗，確認參數(shù)適用性。

 人員資質(zhì)：焊工需持ASME IX或EN ISO 9606證書，熟悉耐腐蝕材料***性。

 過程監(jiān)控：使用紅外測溫儀監(jiān)測層間溫度，不銹鋼焊接層間溫度≤150℃。

 返修規(guī)范：缺陷焊縫打磨后重新施焊，同一位置返修不超過2次。







 五、總結(jié)

酸霧吸收塔的焊接質(zhì)量直接關(guān)系到設(shè)備的安全運行和使用壽命。通過嚴格執(zhí)行焊接工藝規(guī)程、強化過程檢驗，并針對薄弱環(huán)節(jié)***化設(shè)計（如增加圓角過渡、選用復合襯里結(jié)構(gòu)），可顯著提升設(shè)備抗酸霧腐蝕能力。實際應用中，某化工企業(yè)曾因未清除不銹鋼塔體表面的焊接飛濺，導致局部點蝕泄漏，經(jīng)改進后連續(xù)運行周期延長至5年以上。
